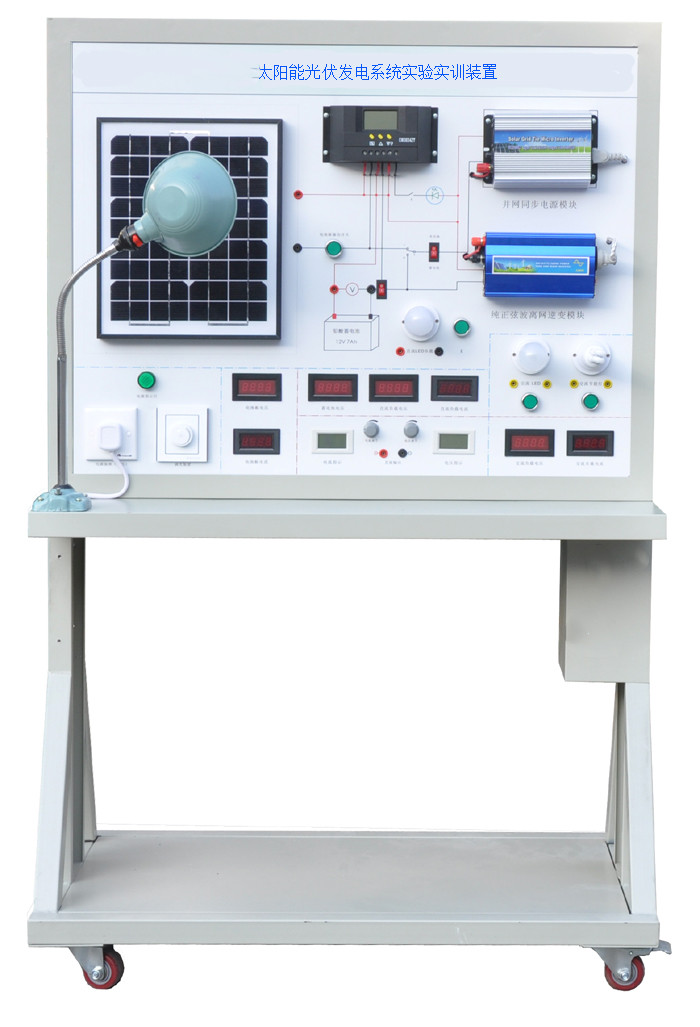

太陽能光伏發電系統實驗實訓裝置

該實訓裝置所配控制器采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。

一、主要技術指標及規格：
  1.太陽能電池組具體參數如下：
  ◆ 峰值功率：20W
  ◆ 最大功率電壓：17.5V
  ◆ 最大功率電流：1.95A
  ◆ 開路電壓：22V
  ◆ 短路電流：1.65A
2.太陽能控制器具體功能如下
  ◆ 使用單片機和專用軟件，實現智能控制，自動識別24V系統。
  ◆ 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
  ◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
  ◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
  ◆ 浮充電溫度補償功能。
  ◆ 使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，方便直觀。
3.蓄電池：一般為鉛酸電池，具有如下特點：
 ◆ 蓄電池容量：12V   7AH

◆ 自放電率低
 ◆ 使用壽命長
 ◆ 深放電能力強
 ◆ 充電效率高 工作溫度范圍寬
4.離網逆變器：正弦波逆變器，具體功能參數如下：
 ◆ 修正弦波輸出(失真率<4%)
 ◆ 輸入輸出完全隔離設計
 ◆ 能快速并行啟動電容、電感負載
 ◆ 三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
 ◆ 負載控制風扇冷卻
 ◆ 過壓/欠壓/短路/過載/超溫保護
5．光伏并網逆變模塊

 ◆ 實現DC－AC變換，

 ◆ 輸出電壓：220VAC

 ◆ 輸入電壓：DC12V

 ◆ 正弦波正弦波輸出，輸出電流與電網電壓同相位。

 ◆ 逆變器正常工作溫度范圍-25℃～+60℃，防護等級IP20；

6. 負載模塊：
 ◆ 直流負載包括：LED燈
 ◆ 交流負載包括：交流LED燈、交流節能燈

 ◆ 在功率允許范圍內，可外掛直、交流負載
7. 顯示測量模塊

    數顯直流電壓表，數顯直流電流表，數顯交流電壓表，數顯交流電流表。

8. 光伏軟件

    實時顯示光伏發電系統的充電電流，負載電流，蓄電池電壓等技術參數，完成實驗時數據的讀取，監測太陽能電池組的電壓和電流等。

二、輔助模塊

1. 外網電源模塊

220V交流電；輔助直流穩壓系統：輸出電流 2（A），輸入電壓 220（V），輸出電壓 32（V），輸出功率 64（W），頻率范圍 50/60（HZ）。

2. 輔助照明模塊

  輔助人工高亮度光源系統，亮度可調整。

3. 支撐部件

  全鋼制結構，桌面采用1mm厚鋼板折邊而成，框架采用40*60*2方管，經酸洗磷化加熱噴塑處理。尺寸為1500*1000*750mm.

三、實驗項目：
   實驗一 太陽能光伏板能量轉換實驗
    實驗二 環境對光伏轉換影響實驗
    實驗三 太陽能電池光伏系統直接負載特性實驗
    實驗四 太陽能控制器工作原理實驗
    實驗五 接反保護實驗
    實驗六 太陽能控制器對蓄電池的過充保護實驗
    實驗七 太陽能控制器對蓄電池的過放保護實驗
    實驗八 夜間防反充實驗
    實驗九 離網型逆變器工作原理實驗
    實驗十 獨立光伏發電實驗

    實驗十一 光伏并網發電實驗
